Module d'entrées sorties LoRa Easy
La GTB ordonne. Le récepteur envoie une commande radio. Il exécute.
Pilotez des relais facilement

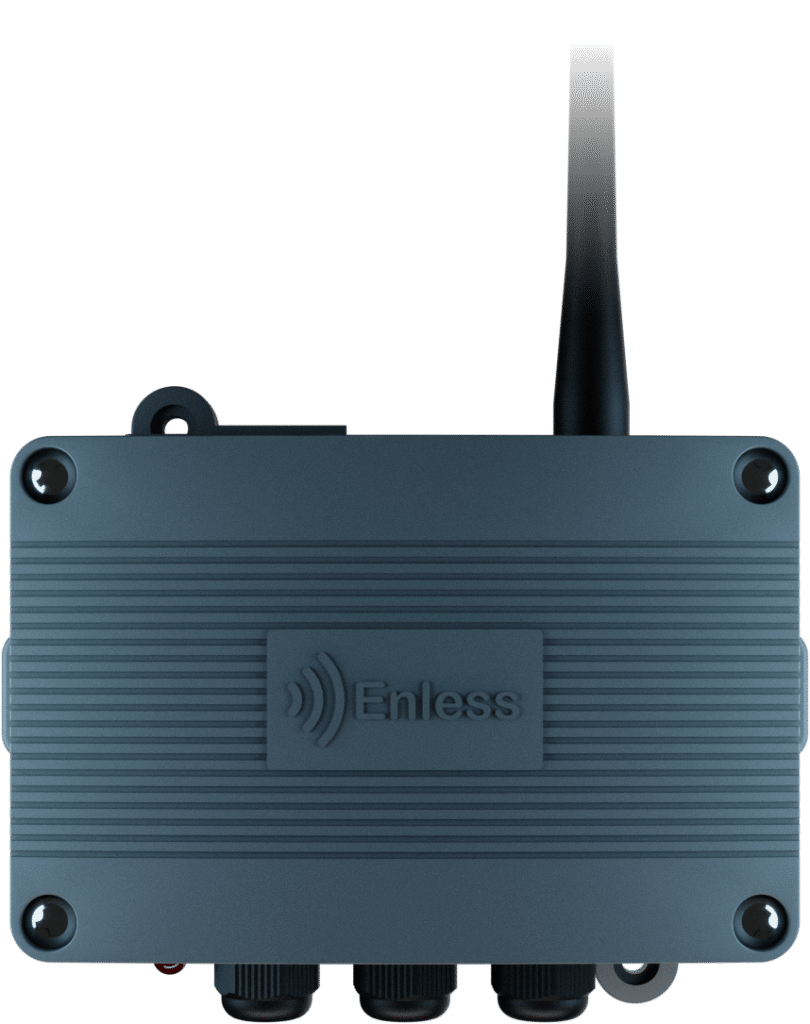

Le TX IO 600-040 est un module d’entrées-sorties LoRa Easy conçu pour intégrer sans câblage supplémentaire des retours d’état et des commandes de relais à une GTB Modbus ou BACnet. Il dispose de 2 entrées contact sec, de 4 sorties relais et de trois modes de fonctionnement : contrôle à distance, contrôle local et D2D.
Plusieurs modes d'utilisation
Contrôle à distance
L'actionneur reçoit des commandes radio d'un récepteur LoRa Easy pour piloter ses relais. Sur ce mode c'est la GTB qui initie les scénarios de pilotage et l'actionneur exécute les commandes reçues.
Contrôle local
Sur ce mode, l'actionneur agit de manière autonome. Il se sert de ses valeurs d'entrées pour piloter ses sorties relais. Il n'est pas nécessaire que le produit dialogue avec une GTB en mode contrôle local.
Device to Device
En mode D2D, l'actionneur peut recevoir les données de 4 capteurs Enless (4 maximum). Il pilotera ses relais en fonction de seuils d'alarmes que vous aurez configuré sur les transmetteurs (exemple : seuil température haute).
Communication LoRa Easy
A propos
Le transmetteur actionneur Enless est compatible avec le protocole radio LoRa Easy (protocole propriétaire Enless). La communication se fait en radio LoRa Easy exclusivement avec un récepteur LoRa Easy Enless (Modbus ou BACnet). Vous pouvez si le souhaitez utiliser un répéteur de signal à mi distance entre votre transmetteur actionneur et le récepteur LoRa Easy.
Il n’est pas compatible avec le mode LoRaWAN.
Commandes depuis la GTB
Le mode le plus utilisé par les intégrateurs Enless est le mode « Contrôle à distance ». Sur ce mode, un récepteur LoRa Easy Enless (Modbus ou BACnet) est installé sur site et communique avec une GTB. Le récepteur peut retransmettre les ordres de la GTB au transmetteur actionneur en radio. Le scénario de pilotage se situe ainsi au niveau de la GTB, le récepteur envoie des commandes à l’actionneur, et ce dernier les exécute un fois reçues.
